DNAUpdater — MetaHuman DNA Update Tool for UE5.8

1. Background

UE5.8's built-in DNA import only creates a UDNA asset for RigLogic runtime evaluation — it does not update the skeletal mesh's Reference Pose, vertex positions, skin weights, or Morph Targets.

This means: if you modify a MetaHuman's body proportions or joint positions in Maya, export a new DNA file, and reimport it in UE, nothing changes on the mesh.

DNAUpdater fixes this. It reads everything from the DNA file — vertices, skin weights, BlendShapes, joints — and applies it all to your selected SkeletalMesh in one click.

2. Usage

In the Content Browser, right-click any SkeletalMesh (MetaHuman body or head) and navigate to Metahuman Updater:

2.1 Update mesh with DNA file

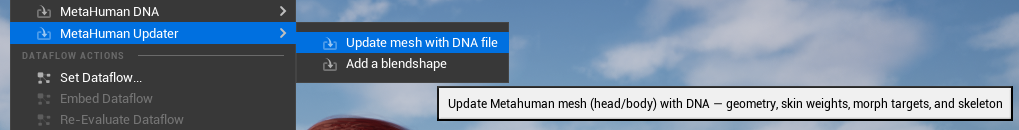

Figure 1. Update mesh with DNA file in the Content Browser.

This is the main feature. Select a .dna file and the plugin automatically:

• Updates neutral-pose vertex positions
• Updates all Morph Targets (BlendShapes)
• Updates skin weights
• Updates skeleton (root joint is skipped automatically, to avoid coordinate system artifacts)
• Creates/updates the UDNA asset for RigLogic compatibility

One click. Head and body, all at once.

2.2 Add a blendshape

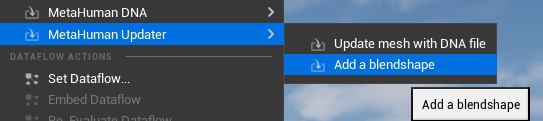

Figure 2. Add blendshape for SkeletalMesh.

Add a new Morph Target from an OBJ file. OBJ is expected in Maya coordinate space (Y-up); the plugin converts to UE space automatically.

Use case: sculpted a new facial expression in Maya, export as OBJ, add it to the existing mesh.

3. Notes

• MetaHuman DNA files only
• Editor-only (not packaged at runtime)

4. Typical Workflow

Modify MetaHuman in Maya (shape, skeleton, expressions)
       ↓
Export new .dna file
       ↓
UE5.8 Content Browser → Right-click SkeletalMesh → Metahuman Updater → Update mesh with DNA file
       ↓
Choose .dna file → Done
       ↓
Save asset. RigLogic animations adapt to the updated mesh automatically.

1. 背景

UE5.8 中，MetaHuman 的 DNA 文件导入后，官方流程只负责创建 UDNA 资产供 RigLogic 运行时使用——它不会更新骨骼的 Reference Pose，也不会把 DNA 里的顶点数据、蒙皮权重、Morph Target 写入网格。

这意味着：如果你在 Maya 中修改了 MetaHuman 的身体比例或骨骼位置，导出 DNA 后在 UE 中重新导入，模型不会发生变化。

DNAUpdater 就是解决这个问题的。它把 DNA 文件里的所有数据——顶点、蒙皮、BlendShape、骨骼——一键更新到你选中的 SkeletalMesh 上，让 Maya 中的修改真正反映到 UE 里。

2. 使用

在 Content Browser 中，右键点击任意 SkeletalMesh 资产（MetaHuman 身体或头部），找到 Metahuman Updater 子菜单：

2.1 Update mesh with DNA file

Figure 1. Update mesh with DNA file in the Content Browser.

这是核心功能。 选一个 .dna 文件，插件自动完成：

• 更新网格顶点位置（中性姿态）
• 更新所有 Morph Target（融合变形）
• 更新蒙皮权重
• 更新骨骼信息（根关节自动跳过，避免坐标系伪影）
• 创建/更新 UDNA 资产，确保 RigLogic 运行时正确

一句话：DNA 里有什么，就更新什么。头身通用，无需区分。

2.2 Add a blendshape

Figure 2. Add blendshape for SkeletalMesh.

适用场景：在 Maya 中雕刻了一个新的面部表情，导出 OBJ，添加一个新的 Morph Target到已有网格上。

3. 注意事项

• 仅适用于 MetaHuman 管线生成的 DNA 文件
• 仅编辑器可用，不会打包到运行时

4. 典型工作流

Maya 中修改 MetaHuman（体型、骨骼、表情）
       ↓
导出新的 .dna 文件
       ↓
UE5.8 Content Browser → 右键 SkeletalMesh → Metahuman Updater → Update mesh with DNA file
       ↓
选择 .dna 文件 → 完成
       ↓
保存资产，RigLogic 动画自动适配新网格

5. Additional Tool — DNAUpdater.exe (PyQt5 Standalone)

In addition to the UE5 Editor plugin, a standalone PyQt5 desktop tool is also provided for DNA file operations outside the engine — modifying DNA internal meshes (base mesh, BlendShape meshes), full-body sculpting workflow merge & restore, DNA inspection, JSON round-trip, and OBJ extraction.

5.1 Download

Download the standalone tool here:
DNAUpdater.exe

Dependencies: Python 3.14.6, PyQt5, OpenRigLogic v13.2.7, NumPy, SciPy.

5.2 UI Layout

┌──────────────────────────────────────────────────┐
│ Head DNA: [path]                 [Choose...] ┌──┐│
│ Body DNA: [path]                 [Choose...] │EN││
│ Output path: [D:/]                           └──┘│
├──────────────────────────────────────────────────┤
│ PART1 : Modify DNA (BaseMesh / BlendShape)       │
│ PART2 : Full Body (Merge / Restore)              │
│ PART3 : DNA Inspector & Tools                    │
│   [Load Info] [Validate] [Export JSON] ...       │
└──────────────────────────────────────────────────┘

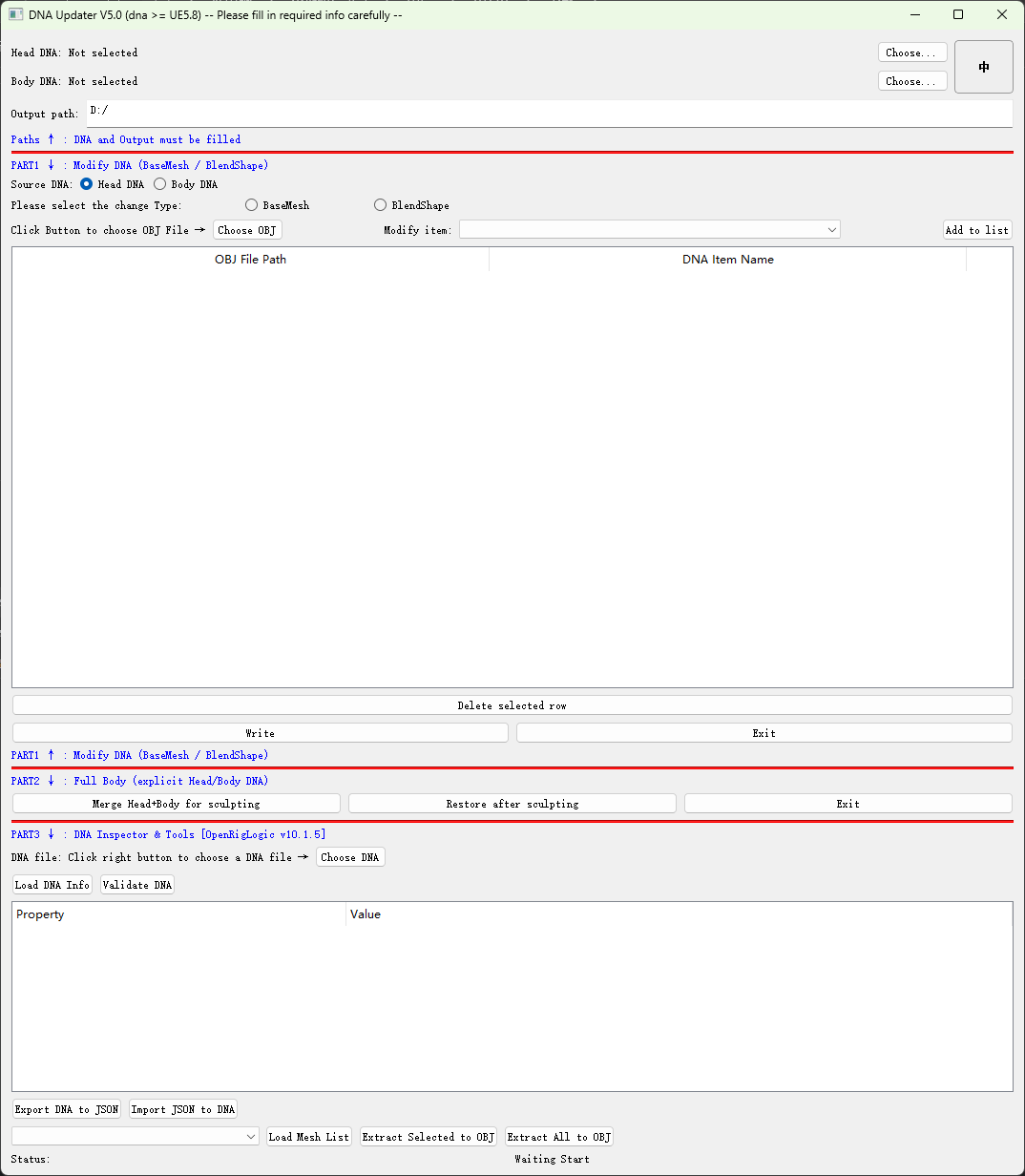

Figure 3. DNAUpdater.exe UI preview.

Click the 中 / EN button at the top-right to toggle between English and Chinese.

5.3 Part 1 — Modify DNA (BaseMesh / BlendShape)

Write sculpted OBJ meshes back into a DNA file. Supports both BaseMesh and BlendShape modifications, batchable via a task list.

1. Select Head DNA at the top
2. Set Output path
3. Choose BaseMesh or BlendShape
4. Click Choose OBJ and select the sculpted file
5. Pick the target name from the dropdown
6. Click Add to list
7. Click Write → outputs modified_<name>.dna

Note: OBJ vertex count must match the target mesh in the DNA file.

5.4 Part 2 — Full Body (Merge / Restore)

Merge: Combines head mesh (from Head DNA) and body mesh (from Body DNA) into a single full-body OBJ for sculpting in external 3D software.

Restore: Takes the sculpted full-body OBJ, splits it back into head and body components, and writes both back into separate DNA files.

Restore outputs 4 files:

• Restored_Head_<name>.dna
• Restored_Body_<name>.dna
• Restored_Head.obj
• Restored_Body.obj

5.5 Part 3 — DNA Inspector & Tools

DNA Info: Load a DNA file and inspect its full structure — descriptor, meshes (vertex/face counts), BlendShape channels (delta counts), joint hierarchy, metadata, and validation status — all in an expandable tree view.

DNA ↔ JSON:

• Export DNA to JSON — complete round-trip-safe JSON export including all geometry and behavior data. Uses compact flat arrays for manageable file size.
• Import JSON to DNA — reconstruct a DNA file from JSON.

DNA → OBJ: Extract individual or all meshes from a DNA file as OBJ files (vertices, UVs, normals, faces) for use in external 3D software.

5. 附加工具 — DNAUpdater.exe（PyQt5 独立桌面版）

除了 UE5 编辑器插件，还提供了一个 独立的 PyQt5 桌面工具，用于在引擎外部操作 DNA 文件——包括 修改DNAn内部网格体(基础网格体，表情网格体)、全身雕刻工作流的合并与还原、DNA 信息查看、JSON 往返转换、OBJ 网格提取。

5.1 下载

在此下载独立工具：
DNAUpdater.exe

依赖： Python 3.14.6, PyQt5, OpenRigLogic v13.2.7, NumPy, SciPy。

5.2 界面布局

┌──────────────────────────────────────────────────┐
│ Head DNA: [path]                 [Choose...] ┌──┐│
│ Body DNA: [path]                 [Choose...] │中││
│ Output path: [D:/]                           └──┘│
├──────────────────────────────────────────────────┤
│ PART1 : 修改 DNA (基础网格 / 变形目标)             │
│ PART2 : 全身处理 (合并 / 还原)                     │
│ PART3 : DNA 检查器 & 工具                         │
│   [加载信息] [验证] [导出JSON] ...                 │
└──────────────────────────────────────────────────┘

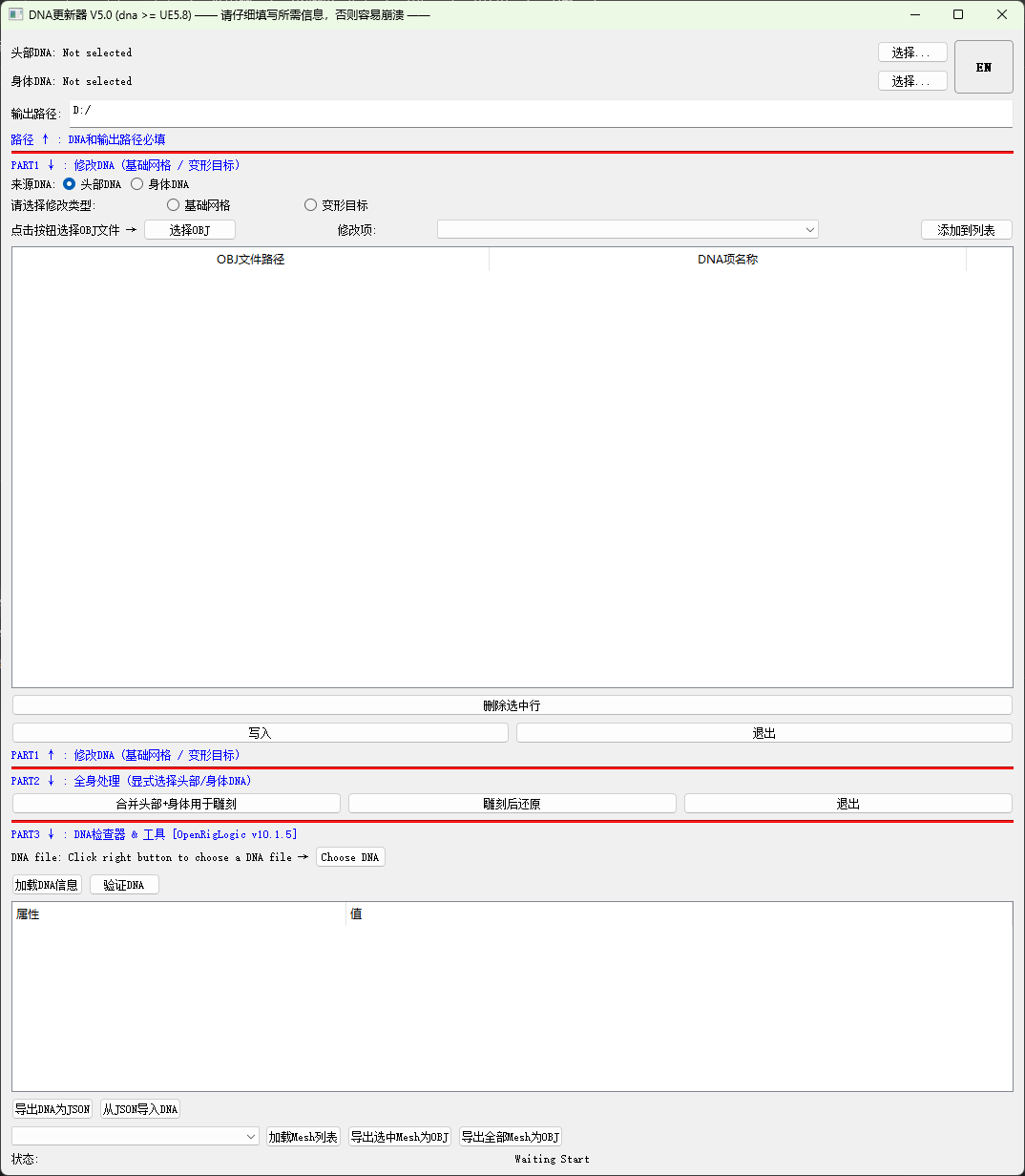

Figure 3. DNAUpdater.exe UI preview.

右上角的 中 / EN 按钮可随时切换界面语言。

5.3 Part 1 — 修改 DNA（BaseMesh / BlendShape）

将雕刻后的 OBJ 网格数据写回 DNA 文件。支持基础网格和变形目标的批量修改。

1. 顶部选择 Head DNA 文件
2. 设置 输出路径
3. 选择 BaseMesh 或 BlendShape
4. 点击 Choose OBJ 选择雕刻后的文件
5. 从下拉框中选择目标名称
6. 点击 Add to list
7. 点击 Write → 输出 modified_<名称>.dna

注意： OBJ 顶点数必须与 DNA 中目标 mesh 的顶点数一致。

5.4 Part 2 — 全身处理（Merge / Restore）

合并（Merge）： 将头部 DNA 的头部网格与身体 DNA 的身体网格合并为单个全身 OBJ，方便在 Maya/Blender 中统一雕刻。

还原（Restore）： 将雕刻后的全身 OBJ 拆分回头部和身体，分别写回独立的 DNA 文件和 OBJ 文件。

还原输出 4 个文件：

• Restored_Head_<名称>.dna
• Restored_Body_<名称>.dna
• Restored_Head.obj
• Restored_Body.obj

5.5 Part 3 — DNA 检查器 & 工具

DNA 信息查看： 加载 DNA 文件后以树形结构展示完整信息——描述符、Mesh（顶点/面数）、BlendShape 通道（delta 数量）、关节层级、元数据和验证状态。

DNA ↔ JSON：

• Export DNA to JSON — 完整导出 DNA 为 JSON（含 geometry + behavior），使用紧凑 flat array 格式控制文件大小，支持完整往返还原。
• Import JSON to DNA — 从 JSON 文件重建 DNA。

DNA → OBJ： 从 DNA 中提取指定或全部 mesh 为 OBJ 文件（含顶点、UV、法线、面），供外部 3D 软件使用。
