更新说明（2026-06-25）：本文前半部分记录的是 UE5.6/5.7 时代的方案（从 Maya 插件提取 DNA 库），仅作历史参考。UE5.8 带来了全新的 DNA 工具链，包括 OpenRigLogic（MIT 开源）、引擎内建 DNACalibLib、以及 独立的 DNA Asset 类型。如果你使用的是 UE5.8+，请直接跳到第 3 节。

1. Introduction（UE5.5-5.7 时代背景）

Epic 的官方开源库 MetaHuman-DNA-Calibration 仅支持旧版 DNA 文件。

在 UE 5.6 以后的版本中，新创建的 DNA 文件只能通过 MetaHumanForMaya 插件来加载。

⚠️ 2025年6月更新：MetaHuman-DNA-Calibration 仓库已正式声明不再支持 UE5.6+ 创建的角色，仅兼容 UE5.5 及更早版本。

如果我们想在独立 Python 脚本中（不依赖 Maya）使用 DNA 文件，就需要深入研究这个插件。

2. UE5.7 方案：从 Maya 插件提取 DNA 库

2.1 MetahumanForMaya 安装回顾

从 MetaHumanForMaya 下载插件
将 MAYA_MODULE_PATH 添加到系统环境变量，值指向 C:\Program Files\Autodesk\Maya2025\modules
将下载的 zip 解压到 C:\Program Files\Autodesk\Maya2025\modules
参考官方文档将插件安装进 Maya

2.2 定位核心脚本

核心脚本位于： C:\Program Files\Autodesk\Maya2025\modules\MetaHumanForMaya\lib\PyDNA\9.4.7\platform-windows\.sanitizers-off\.json-0

Maya 2025 使用 Python 3.11.4，所以将对应版本的库从 python-3.11 文件夹复制出来即可。

2.3 独立导入尝试


import os
import sys

ROOT = os.path.dirname(__file__)
LIB  = os.path.join(ROOT, "lib")

sys.path.insert(0, LIB)
os.add_dll_directory(LIB)

import dna

首次导入会报错：


E:\Code\python\PyQT\lib>python test.py
Traceback (most recent call last):
  File "E:\Code\python\PyQT\lib\test.py", line 10, in <module>
    import dna
  File "E:\Code\python\PyQT\lib\dna.py", line 35, in <module>
    import _py3dna9_4_7
ImportError: DLL load failed while importing _py3dna9_4_7: 找不到指定的模块。

2.4 解决 DLL 依赖

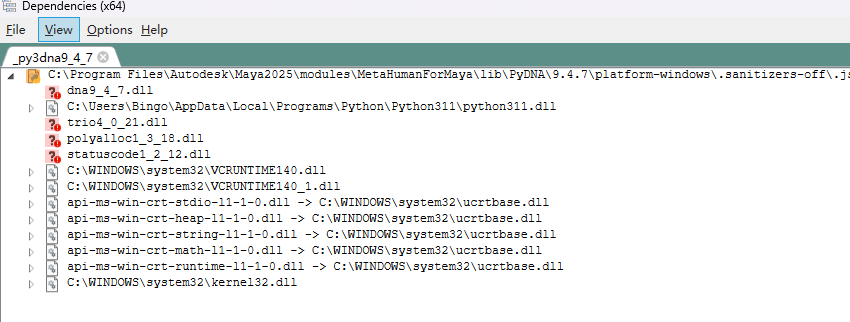

_py3dna9_4_7.pyd 需要额外的 DLL 支持。使用第三方工具 Dependencies 进行检测：

可以看到 _py3dna9_4_7.pyd 依赖：

dna9_4_7.dll
polyalloc1_3_18.dll
statuscode1_2_12.dll
trio4_0_21.dll

将这些 DLL 全部复制到同一文件夹后，import dna 即可正常运行。

2.5 最终独立运行包结构

3. UE5.8 新纪元：OpenRigLogic + DNACalibLib

UE5.8（2026年6月发布，UE5 最后一个大版本）对 MetaHuman DNA 工具链进行了彻底重构。以下是所有关键变化。

3.1 OpenRigLogic — MIT 开源 DNA/RigLogic 库

这是 UE5.8 最大的变化：Epic 将 RigLogic 和 DNA 库以 MIT 许可证 在 GitHub 上开源：

🔗 github.com/EpicGames/OpenRigLogic

核心特性：

原生 C++ 库 + Python 绑定：同时提供 C++ API 和 Python wrapper
MIT 许可证：可以自由集成到任何项目（包括商业项目），不再依赖 Maya 或 UE
完整 DNA 读写能力：BinaryStreamReader / BinaryStreamWriter / JSONStreamReader / JSONStreamWriter 全部可用
RigLogic 运行时：提供与 UE 引擎内完全一致的 Rig 评估能力
这是 MetaHuman Devkit 的起点，旨在让 MetaHuman 技术可以在 UE 之外的任何平台使用

编译 Python Wrapper


git clone https://github.com/EpicGames/OpenRigLogic.git
cd OpenRigLogic
mkdir build
cd build
cmake .. -DRL_BUILD_PYTHON_WRAPPER=3.14 -DCMAKE_BUILD_TYPE=Release
cmake --build . --config Release
cmake --install . --prefix E:/Code/UnrealEngine/Plugins/SourceCode/OpenRigLogic/install --config Release

安装到 Python

编译完成后，将生成的 4 个文件复制到 Python 的 site-packages：


cp "E:/Code/UnrealEngine/Plugins/SourceCode/OpenRigLogic/install/lib/dna.py" \
   "C:/Users/zb116/AppData/Local/Programs/Python/Python314/Lib/site-packages/"
cp "E:/Code/UnrealEngine/Plugins/SourceCode/OpenRigLogic/install/lib/riglogic.py" \
   "C:/Users/zb116/AppData/Local/Programs/Python/Python314/Lib/site-packages/"
cp "E:/Code/UnrealEngine/Plugins/SourceCode/OpenRigLogic/install/lib/_py3dna13_2_7.pyd" \
   "C:/Users/zb116/AppData/Local/Programs/Python/Python314/Lib/site-packages/"
cp "E:/Code/UnrealEngine/Plugins/SourceCode/OpenRigLogic/install/lib/_py3riglogic13_2_7.pyd" \
   "C:/Users/zb116/AppData/Local/Programs/Python/Python314/Lib/site-packages/"

安装完成后可直接使用：


import dna        # DNA 文件读取/写入
import riglogic   # RigLogic 运行时评估

🎉 不再需要从 Maya 插件提取！不需要 Dependency Walker 找 DLL！OpenRigLogic 编译出来后就是一个完整的、可独立使用的 DNA 库。

OpenRigLogic C++ 头文件结构

install/include/
├── dna/
│   ├── BinaryStreamReader.h      # 二进制 DNA 读取
│   ├── BinaryStreamWriter.h      # 二进制 DNA 写入 ✨ 新！
│   ├── JSONStreamReader.h        # JSON DNA 读取
│   ├── JSONStreamWriter.h        # JSON DNA 写入 ✨ 新！
│   ├── Reader.h / Writer.h       # 抽象读写接口
│   ├── Configuration.h           # 坐标系等配置
│   └── layers/                   # 各数据层读写接口
├── riglogic/
│   ├── RigLogic.h                # RigLogic 主类
│   ├── RigInstance.h             # Rig 实例
│   └── Configuration.h           # 计算精度等配置
├── trio/                         # 流/文件 IO
├── pma/                          # 内存分配
├── tdm/                          # 数学库（向量/四元数/矩阵/坐标系）
└── status/                       # 状态码

3.2 DNACalibLib — UE5.8 引擎内建 DNA 编辑

UE5.8 将 DNACalib 作为引擎内置插件（/Engine/Plugins/Animation/DNACalib/）直接提供，无需额外下载。提供的 C++ API 包括：

操作	类	说明
重命名关节	`RenameJointCommand`	关节重命名
移除关节	`RemoveJointCommand`	带权重重映射的关节移除
清除 BlendShape	`ClearBlendShapesCommand`	移除全部 delta 和动画数据
缩放/旋转/平移	`SetScaleCommand` 等	整体 Rig 变换
设置 LOD	`SetLODsCommand`	控制 LOD 数量
修改中性姿态	—	调整 Joint 中性位置/旋转

⚠️ neck_01、neck_02、FACIAL_C_FacialRoot 不能被移除或重命名——它们是头部连接身体的关键关节。

3.3 DNA Asset — 独立资产类型

UE5.7 及之前，DNA 数据作为 AssetUserData 附属在 SkeletalMesh 上（每个 Mesh 只能有一份 DNA 拷贝）。

UE5.8 将 DNA 提升为独立的 Content Browser 资产（UDNA），具有以下优势：

一份 DNA 可被多个 SkeletalMesh 共享，不再冗余
可在编辑器中直接修改 DNA 配置：LOD、数据层、坐标系、旋转约定、面朝向等
ConvertLegacyDNAAssets 命令行工具：一键迁移旧版 DNA 资产到新类型
Cook 时优化序列化：直接恢复初始化 Rig 状态，减少运行时开销

3.4 RigLogic 运行时优化

特性	UE5.7	UE5.8
FP16 精度	仅移动端	桌面端（Windows/Linux）也支持
平台调优	全局统一	按平台配置计算后端、浮点精度、ML 线程数
项目设置	无	RigLogic 插件设置页面，统一管理默认值
坐标系转换	外部处理	库内建转换，加载时自动完成
安全性	基础	解析器防恶意 DNA 文件

3.5 metaHuman-devkit-in-unreal-engine 官方文档

Epic 的 UE5.8 新文档：

🔗 MetaHuman Devkit in Unreal Engine

该 Devkit 被定位为 “不断演进的技术集合”，目标是让 MetaHuman 角色技术可以脱离 UE 引擎使用。OpenRigLogic 是起点，未来还会有更多组件开源。

4. DNAUpdater 插件：UE5.8 编辑器中的 DNA 应用工具

笔者针对 UE5.8 的新 DNA Asset 体系开发了一个编辑器插件 DNAUpdater，在 Content Browser 的 SkeletalMesh 右键菜单中添加 “MetaHuman Updater” 功能：

核心功能：

Update mesh with DNA file：读取 .dna 文件，将 DNA 中的顶点位置、蒙皮权重、Morph Target 和骨骼信息写入 SkeletalMesh，并自动创建/更新 UDNA Asset 以支持 RigLogic 运行时评估
Add a blendshape：将 OBJ 文件导入为新的 Morph Target

依赖的 UE5.8 引擎模块：


// DNAUpdater.Build.cs
PublicDependencyModuleNames.AddRange(new string[] {
    "Core", "UnrealEd",
    "RigLogicModule",    // RigLogic 运行时
    "RigLogicLib",       // 底层 DNA C++ 库
    "DesktopPlatform",
    "MainFrame", "AppFramework",
});

插件基于 UE5.8 内建的 RigLogic v4 API（rl4::Status、IDNAReader、FDNAConfig::Legacy() 等），使用 USkelMeshDNAUtils 完成 DNA 到 SkeletalMesh 的顶点映射。

5. 总结：版本对比

特性	UE5.5（旧）	UE5.6/5.7	UE5.8 ✨
DNA 库来源	GitHub MetaHuman-DNA-Calibration	Maya 插件独立提取	OpenRigLogic（MIT 开源）
许可证	Epic 专有	Epic 专有	MIT
Python 绑定	`dnacalib`（SWIG, Py3.7）	`dnacalib2`（Maya 附带）	`dna` + `riglogic`（原生）
DNA 写入	❌ 只读	❌ 只读	✅ BinaryStreamWriter / JSONStreamWriter
DNA Asset 类型	AssetUserData	AssetUserData	✅ 独立 UDNA Asset
坐标系统	手动转换	手动转换	✅ 库内建自动转换
桌面 FP16	❌	❌	✅
安装方式	GitHub clone	手动提取 DLL	✅ pip-style 直接 copy
